文 / Xin Qi （祁鑫）合法配资公司
图 / 论文附图 & 作者提供
2025年10月13日，来自伦敦玛丽女王大学的Xin Qi（祁鑫）博士的最新研究成果《High entropy engineered polymer blends with enhanced dielectric properties and high temperature stability》正式发表在Nature Communications上（DOI: https://doi.org/10.1038/s41467-025-63248-x）。这篇论文提出了一种反直觉的方法，通过熔融共混多种不互溶聚合物，模拟高熵材料设计，显著提升聚合物的介电常数（>250%超出混合规则），同时保持低损耗，并实现高温稳定性（高达150°C）。
研究背景：为何我们需要更好的介电聚合物？
在可再生能源发电与电动汽车的功率转换系统中，介电材料扮演着至关重要的角色。目前主流材料多为陶瓷，但其加工性差、密度高、脆性大。聚合物虽具备柔性、轻质、易加工等优势，却常因介电常数低、热稳定性差而受限。
更严峻的是，目前高性能介电聚合物多依赖含氟聚合物，而其中的PFAS类物质对环境和人体具有长期毒性。开发非氟、高性能、高热稳定的聚合物介电材料，已成为领域内的迫切需求。
研究思路：从“高熵合金”到“高熵聚合物”
该研究该研究受到高熵合金与高熵陶瓷的启发，提出一个反直觉的思路：
将多种不相容但可共加工的聚合物熔融共混，构建“高熵聚合物体系”。
研究人员选择了五种聚合物：
PVDF、PVDF-TrFE、PVDF-HFP（极性氟聚合物）
PP、PS（非极性通用聚合物）
通过熔融挤出工艺，在200°C下制备了两种共混体系：
B1：五种聚合物共混（含PS）
B2：四种聚合物共混（不含PS）

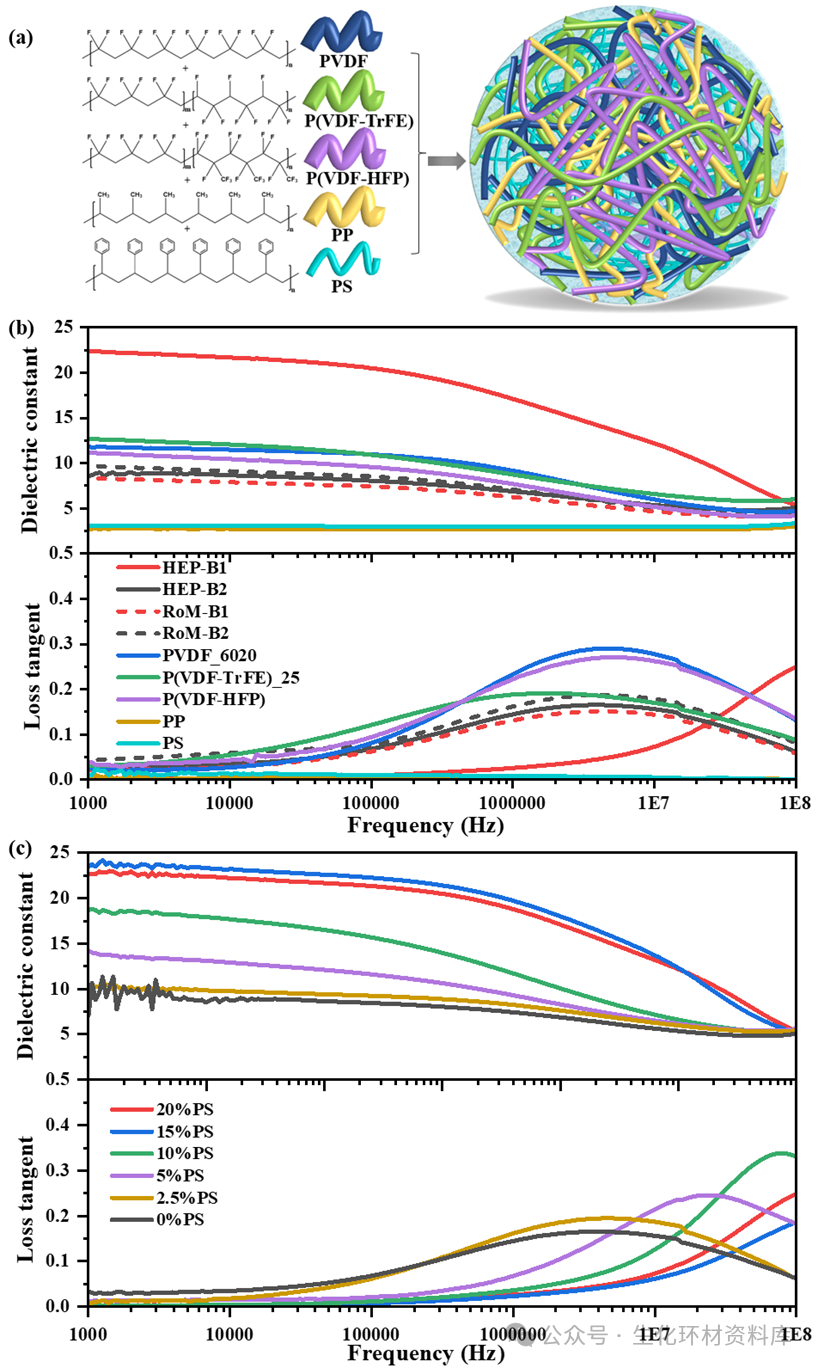

图一：高熵聚合物的设计策略和介电性能。
关键发现：性能远超“混合规则”
1.介电常数大幅提升
在1kHz频率下：
B1的介电常数达到22.4，比混合规则预测值（8.3）高出250%以上
B2的介电常数仅为8.7，接近混合规则预测值
2.低损耗、高频率、高热稳定性
B1的损耗角正切<0.05，且松弛频率>100 MHz
在150°C下退火48小时后，B1的介电性能保持稳定
B2在相同高温下性能开始不稳定
机制解析：PS为何是关键？
该研究通过DSC、XRD等手段发现：
PS的加入显著提高了熔体粘度，阻碍了聚合物在冷却过程中的相分离与结晶
形成了高度非晶、高度无序的结构，增加了链间距（自由体积）
极性纳米区域尺寸减小，极性基团旋转自由度提高，从而增强了取向极化
简单来说：PS像“冻结剂”，把其他聚合物“锁”在非晶态，释放了极性基团的旋转潜力。
科研感悟：反直觉背后的逻辑
这项研究的最大启示是：“不互溶”未必是缺点，反而可以成为设计的杠杆。
我们通常追求“相溶共混”，但本研究证明：
非平衡态结构可带来意想不到的性能提升
多组分、高无序体系具有巨大的调控潜力
环境友好型材料同样可以实现高性能
学术观点：高熵聚合物的未来
该研究认为，“高熵聚合物”不仅是一个新概念，更是一个可扩展、可推广的材料设计平台：
适用于多种极性/非极性聚合物组合
可通过组分比例、加工条件调控微观结构与性能
有望替代含氟聚合物，推动绿色电子器件发展
论文信息
标题：High entropy engineered polymer blends with enhanced dielectric properties and high temperature stability
期刊：Nature Communications
DOI: https://doi.org/10.1038/s41467-025-63248-x
第一作者：Xin Qi,
通讯作者：Michael J. Reece
单位：Queen Mary University of London
投稿说明：
本文为原创内容, 旨在学术成果解析与交流学习。欢迎转发、分享，转载请注明出处。
海量资讯、精准解读，尽在新浪财经APP
宏泰证券提示：文章来自网络，不代表本站观点。
热点资讯
